滑車チドリ自作　　（資料：無し）

前回投稿した「ブレーキ倍力装置」ではチェーンのコマを滑車として流用しましたが、滑車の径が小さく、部品入手が困難な吊りワイヤーに負担が掛かるため、径の大きな滑車チドリを作ることにしました。

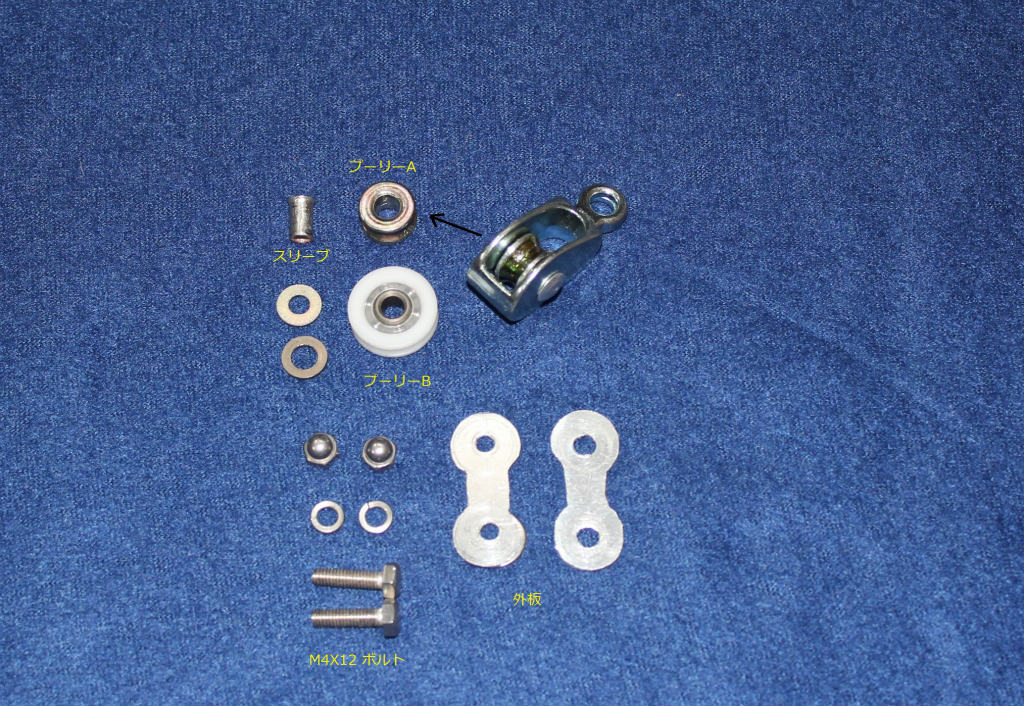

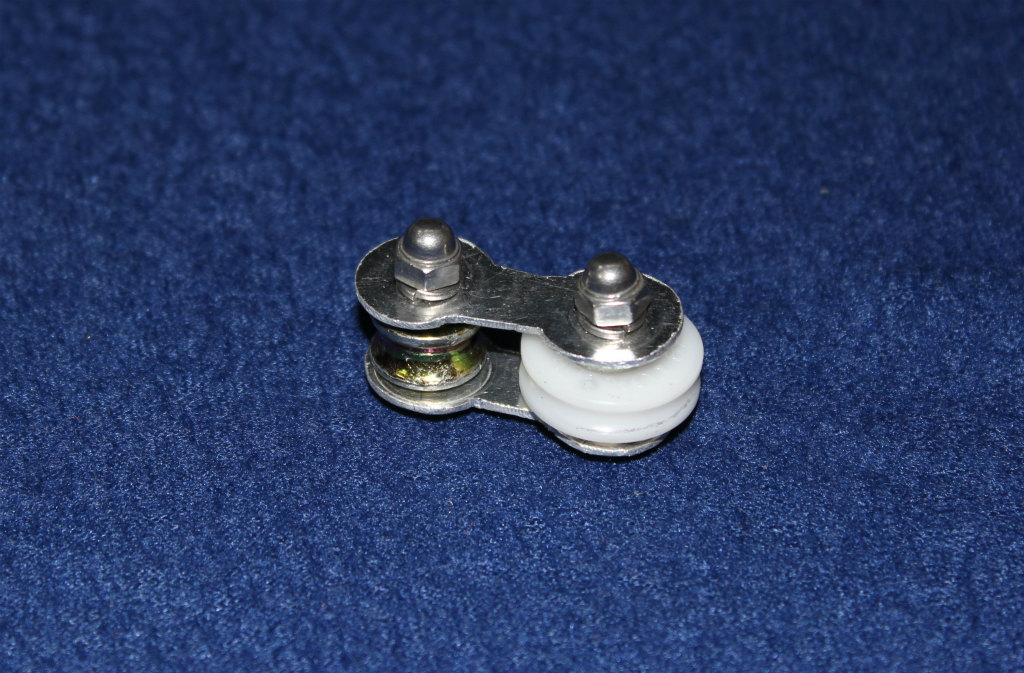

ホームセンターで小さな滑車と、引き戸に使うプラスチックの戸車（ベアリング付き）を見つけ、これを使うことにしました。滑車の芯棒のカシメ部をヤスリで削りプーリーを外します。このまま外板にボルトで取り付けるとプーリーが固定されてしまうので、プーリー幅より多少長いスリーブにボルトを通して外板に取り付けると滑車として機能します。吊りワイヤー用のプーリーはワイヤーより硬度の低いプラスチックにすることで吊りワイヤーの摩耗を少なくしています。さらに、ブレーキインナーワイヤーをしなやかな複撚りステンレスワイヤーに交換し、小さなプーリーに馴染むようにしました。

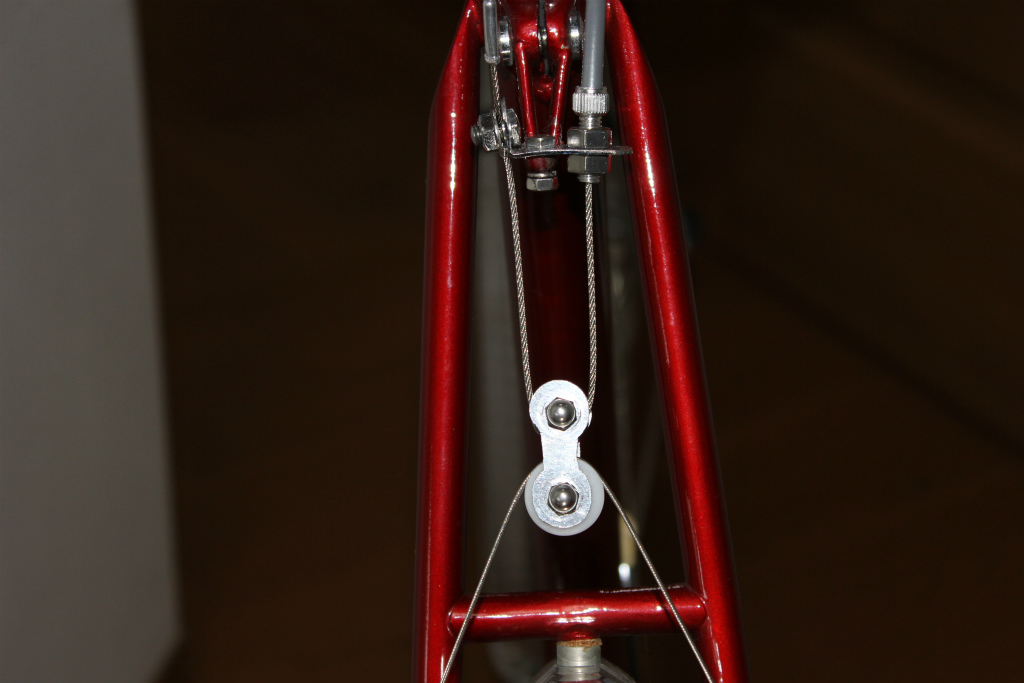

組付後にワイヤーの引き具合を試したところ、チェーンのコマを使った時と比べ引きが若干重くなりました（それでもMafacのチドリを使っていた時より軽い）。多分、プーリー径が大きくなるとワイヤーとの接触（摺動）部分が大きくなり、摩擦抵抗が増えるからだと思います。しばらくこれを使ってみようと思います。
